CẦU CHÌ TỰ RƠI

Thương hiệu: Vina Electric
|
Loại: Cầu chì
|
0₫

MÔ TẢ

Tiêu chuẩn áp dụng: TCVN, IEC282-2 và ANSI / IEEE37.41.

Điện áp định mức: 12/27/33/40.5kV

Dòng điện định mức: 100A & 200A

Tần số định mức: 50Hz

Khả năng cắt ngắn mạch: 12kA

Vật liệu cách điện: Sứ cách điện Polymer

- Cầu chì tự rơi ngoài trời được thiết kế phù hợp với hệ thống lưới điện trung thế từ 12kV đến 40.5kV.

- Để bảo vệ đường dây truyền tải và trạm biến áp phân phối chống quá tải và ngán mạch, cũng như ngắt kết nối các thiết bị.

- Series FCO ngoài trời được phát triển dựa trên các điều kiện và ứng dụng phổ biến nhất. Các mẫu thiết bị điển hình đã được thử nghiệm tại các phòng thí nghiệm của các trung tâm và tổng cục đo lường chất lượng Quatest 1, Quatest 2, Quatest 3. Tất cả các bộ phận kim loại được quy trình xử lý đặc biệt để không bị xói mòn và rỉ sét.

Hotline hỗ trợ bán hàng 24/7: 0987.991.285 / 0972.990.599
|
Số lượng

CẤU TẠO

Cầu chì tự rơi kiểu FCO-VN được cấu tạo từ các bộ phận chính:

- Sứ đỡ cách điện silicone, có chiều dài dòng dò lớn.

- Cụm tiếp điểm trên và dưới được làm bằng đồng kỹ thuật điện.

- Kết cấu dây chì hợp lý, dễ dàng tháo lắp và thay thế.

- Trọng lượng gọn nhẹ, dễ vận chuyển và thi công.

- Có độ bền cao phù hợp với môi trường nhiệt đới, bụi công nghiệp, miền biển, sương muối…

THỐNG SỐ KỸ THUẬT


Mã hiệu

Điện áp định mức (kV)

Dòng điện định mức (A)

Dòng cắt định mức      (kA)

Dòng chịu xung sét định mức (kV)

Power frequency withstand voltage (kV)

Chiều dài dòng dò (mm)

FCS - 13

12

100/200

8/10

110

36

360

FCS - 23

24

100/200

8/10

125

42

720

FCS - 33

33

100/200

8/12

170

50

990

FCS - 43

40.5

100/200

8/10

210

70

1215

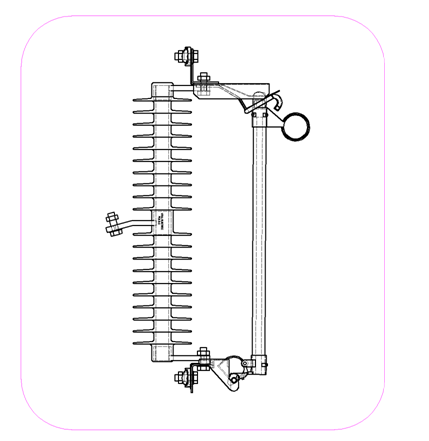

BẢN VẼ KỸ THUẬT




Mã hiệu

Điện áp định mức (kV)

L(mm)

L1(mm)

D(mm)

FCS - 13

12

358

588

400

FCS - 23

24

460

690

400

FCS - 33

33

505

635

400

FCS  - 43

40.5

550

680

400
